Specyfikacja techniczna
parametry i rysunki techniczne (kliknij aby powiększyć)
Konfiguracja jednostki zamykania
standardowa konfiguracja i funkcje
- Pięciopunktowy wzmocniony układ podwójnych kolan układu zamykania
- Płyty układu zamykania zoptymalizowane metodą elementów skończonych, gwarantujące największą stabilność i dynamikę
- Potrójne zabezpieczenie: mechaniczne, elektryczne i hydrauliczne.
- Wielostopniowa regulacja ciśnienia i prędkości otwierania i zamykania formy
- Regulacja pozycji formy i wyrzutnika z dokładnością do 0.01mm
- Regulacja parametru narastania i spadku prędkości i ciśnienia ruchów
- Niskociśnieniowe zabezpieczenie formy
- Układ rowków teowych płyty stałej i ruchomej
- Schemat rozmieszczenia mocowań formy i wyrzutnika w standardzie EUROMAP
- Prowadzenie układu zamykania na szynie profilowanej
- Skokowa praca wyrzutnika, opóźnienie ruchu wyrzutnika
- Kontrola pozycji formy i wyrzutnika za pomocą liniałuZabezpieczenie wstecznej pozycji formy i wyrzutnika krańcówką
- Funkcja podtrzymania wyrzutnika do przodu
- Funkcja ruchu wyrzutnika w trakcie otwierania formy
- Wielostopniowa regulacja prędkości i ciśnienia pracy wyrzutnika
- Szybkozłączne sprzęgło wyrzutnika
- Wybór kolejności działania rdzeni
- Programowalny układ centralnego smarowania
- Zsypnia skośna detalu z fotokomórką
- Tuleje samosmarne kolumn i ślizgów
- Automatyczna regulacja wysokości formy na wieńcu zębatym
- Płyta montażowa manipulatora
Konfiguracja jednostki wtryskowej
standardowa konfiguracja i funkcje
- Wzmocniona dysza wtryskowa
- Dwa siłowniki docisku dyszy z regulacją siły docisku ze sterownika
- Prowadnice łożyskowane z szyną profilowaną układu wtryskowego
- Ceramiczne grzałki cylindra
- Wielostopniowa regulacja ciśnienia, prędkości i pozycji wtrysku
- Wielostopniowa regulacja ciśnienia i pozycji docisku
- Wielostopniowa regulacja nabierania
- Wielostopniowa regulacja przeciwciśnienia ze sterownika
- Kontrola przejścia z wtrysku na docisk czasem, pozycją lub ciśnieniem
- Dekompresja przed lub po nabieraniu
- Regulacja pozycji ślimaka z dokładnością 0.01mm
- Regulacja prędkości ślimaka z dokładnością 0.1mm/s
- Regulacja ciśnienia wtrysku z dokładnością 1 bar
- Regulacja wartości czasu z dokładnością 0.01s
- Kontrola pozycji wtrysku i agregatu liniałem
- Funkcja opóźnienia wtrysku, nabierania i docisku
- Funkcja wypchnięcia zimnego wlewka z dyszy
- Samooptymalizujący się system temperatury stref grzewczych
- Regulacja parametru narastania i spadku prędkości i ciśnienia ruchów
- Pomiar parametrów ślimaka w czasie rzeczywistym
- Kontrola temperatury ze sterownika strefy zsypu surowca
- Funkcja intruzji
- Funkcja automatycznego przetrysku i czyszczenia
- Funkcja podtrzymania temperatury cylindra
- Zabezpieczenie przed zimnym startem ślimaka
- Silnik plastyfikacji o wysokim momencie obrotowym
- Kontrola temperatury cylindra w 3 trybach
- Regulacja centrowania dyszy
- Tygodniowy plan podgrzewanie cylindra
- Osłona cylindra ze stali nierdzewnej
Standardowe wyposażenie
Standardowa konfiguracja i funkcje
- Dotykowy sterownik KEBA 2080 z kolorowym wyświetlaczem
- Tryb pracy w suchym cyklu bez grzania cylindra
- Interfejs eksportowy danych i złącze USB drukarki
- Złącze manipulatora Euromap 67
- Klucz operatora z ograniczeniem dostępu
- Wielopoziomowy system dostępu do edycji danych
- Pamięć zapisu danych do 99 form
- Gniazdo pamięci typu CF dla zapisu danych i programu
- Statystyki procesów SPC - zadawanie wartości odniesienia parametrów pracy maszyny i definiowanie procedur, realizowanych przy przekroczeniu tolerancji górnej bądź dolnej
- Protokół danych procesu PDP z rejestrem cyklu i archiwizacją danych
- Wykresy zmian parametrów ciśnienia i prędkości ruchów
- Kontrola sygnałów I/O z pulpitu
- Rozdzielacz 6-krotny do wody chłodzącej
- 8 szt. Klem do mocowania formy
- Stopy poziomujące regulowane
- 1 zawór powietrzny do zdmuchiwania wyprasek
- Lej zasypowy ze stali nierdzewnej z wózkiem przejezdnym
- Rejestr alarmów
- Zabezpieczenia półprzewodnikowe silnika i elektroniki
- Komponenty i zabezpieczenia maszyny zgodne ze standardem europejskim CE
- Sygnalizator świetlny oraz dźwiękowy alarmów
- Dodatkowe gniazdo elektryczne 230V
- Zestaw części zamiennych oraz narzędzia
- Pełna dokumentacja DTR wraz z Deklaracją Zgodności CE
SML seria NAVIS - specyfikacje i dane techniczne
wysoka precyzja i wydajność

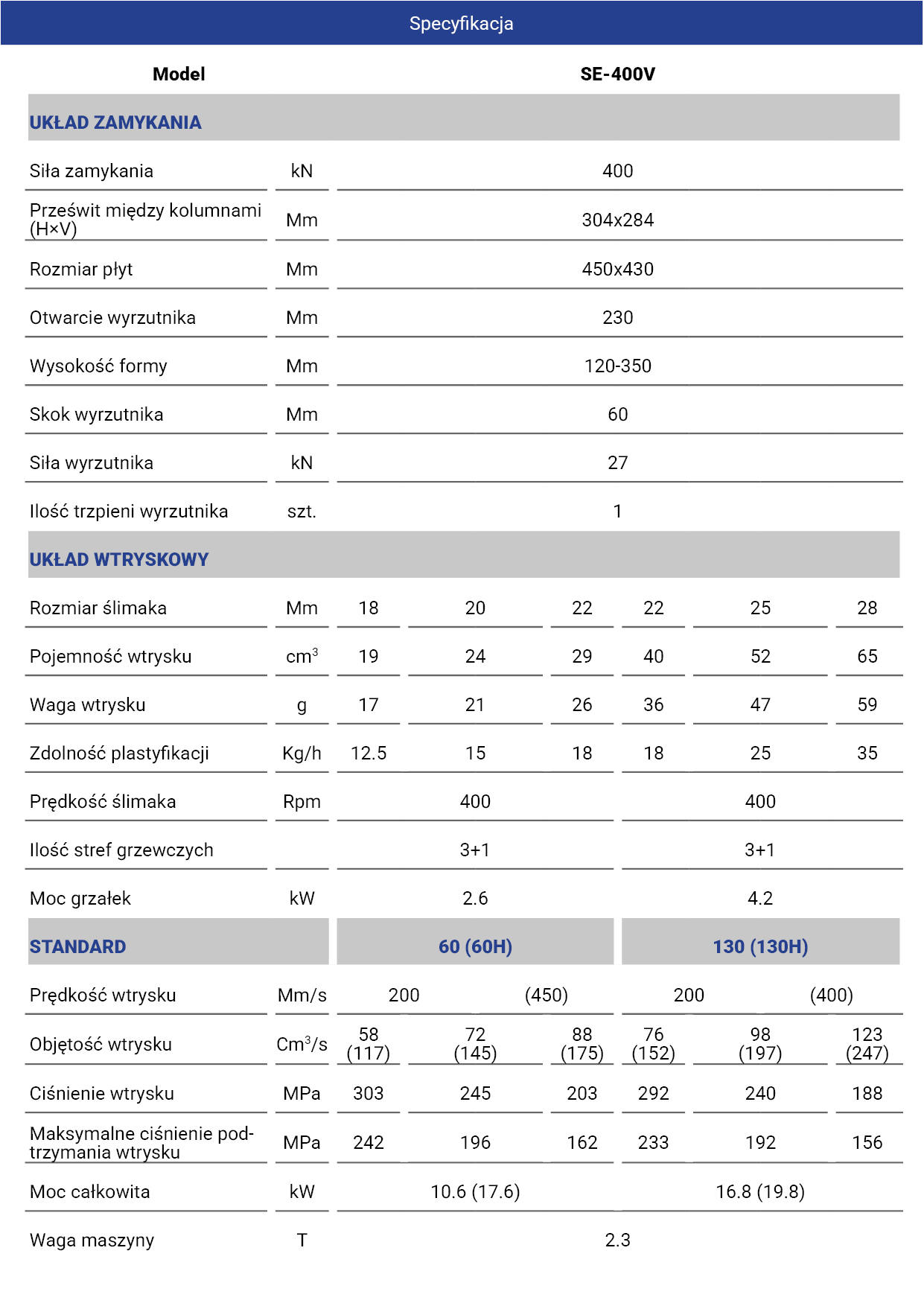

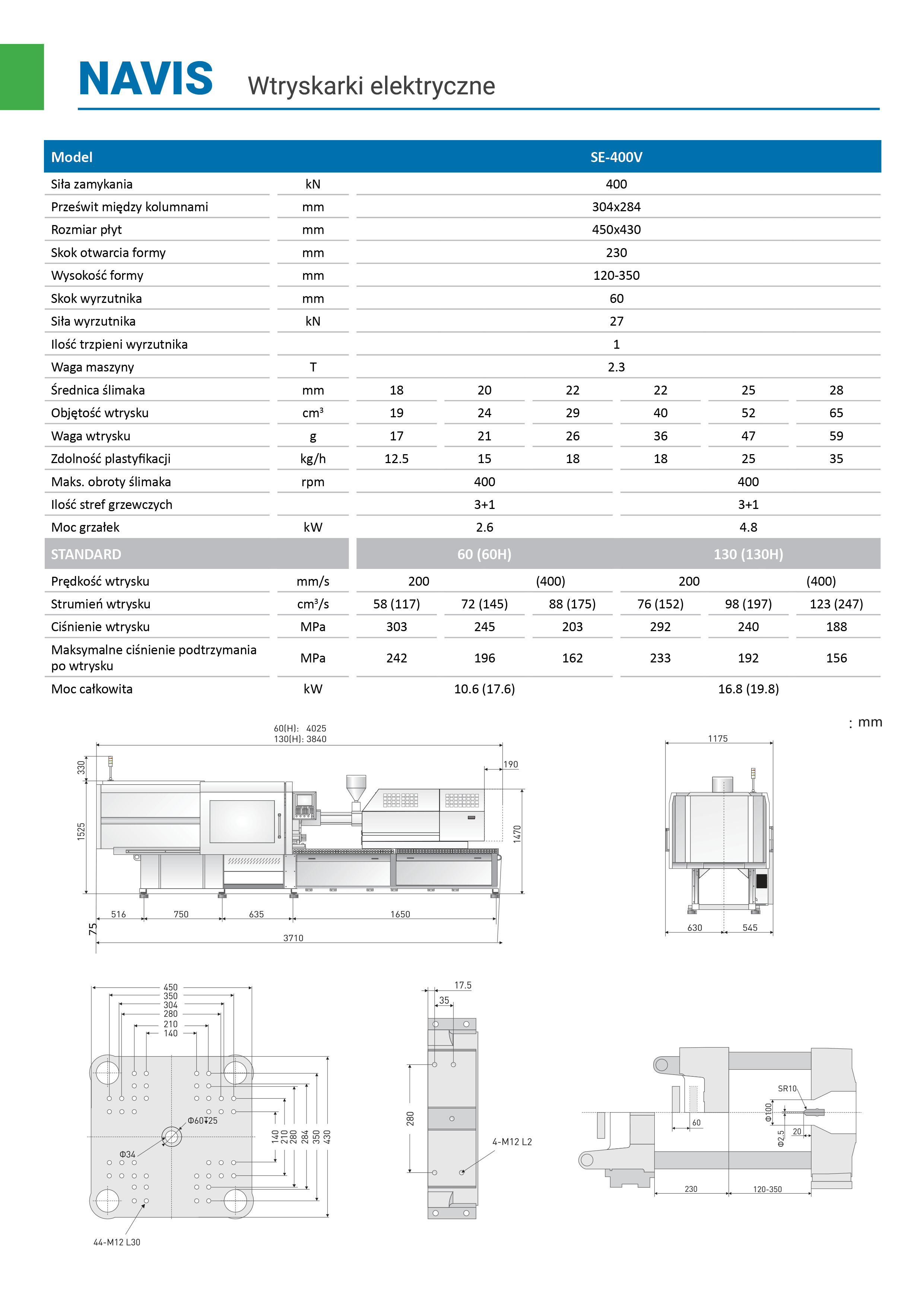

SE- 400V - 400 kN

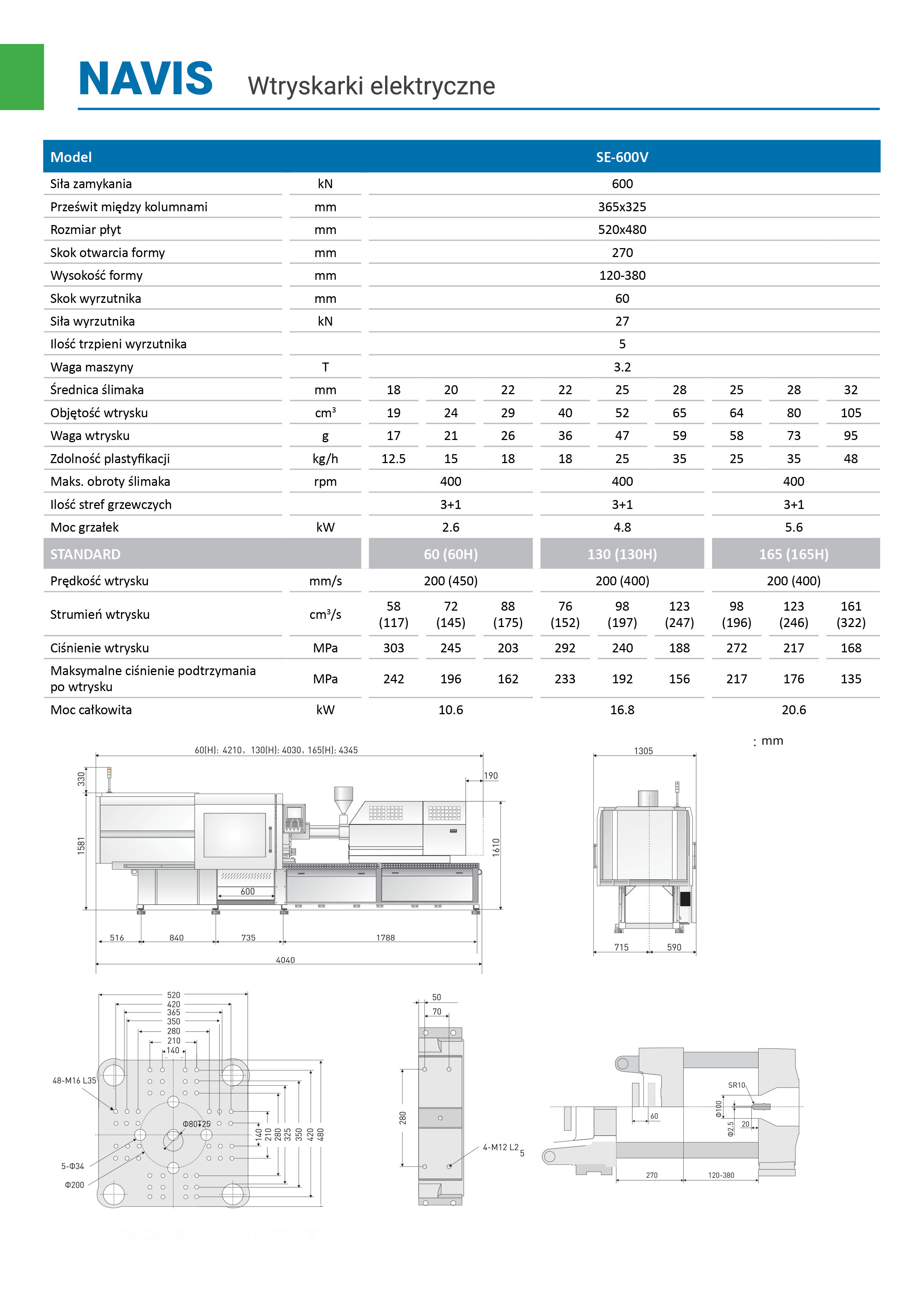

SE- 600V - 600 kN

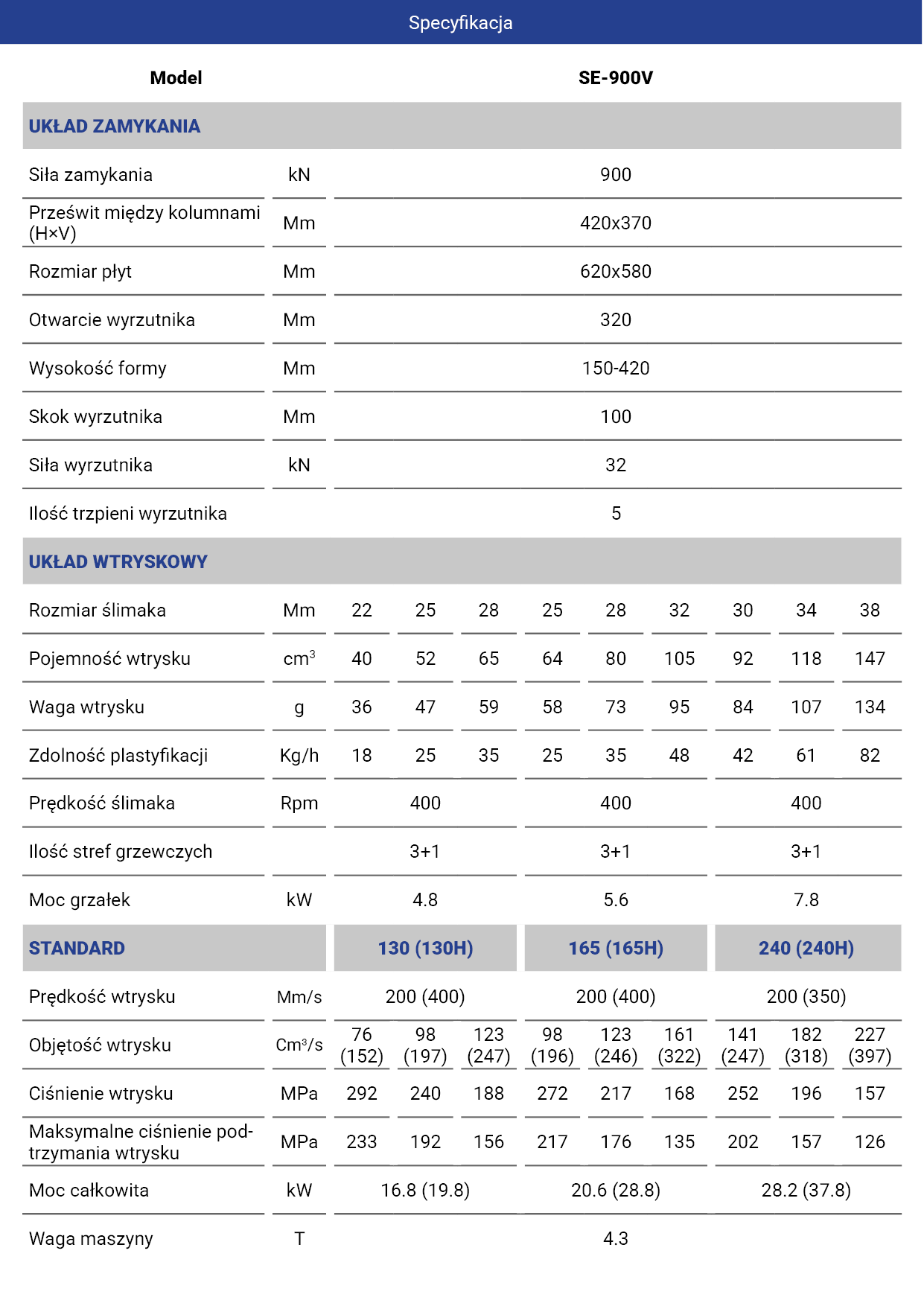

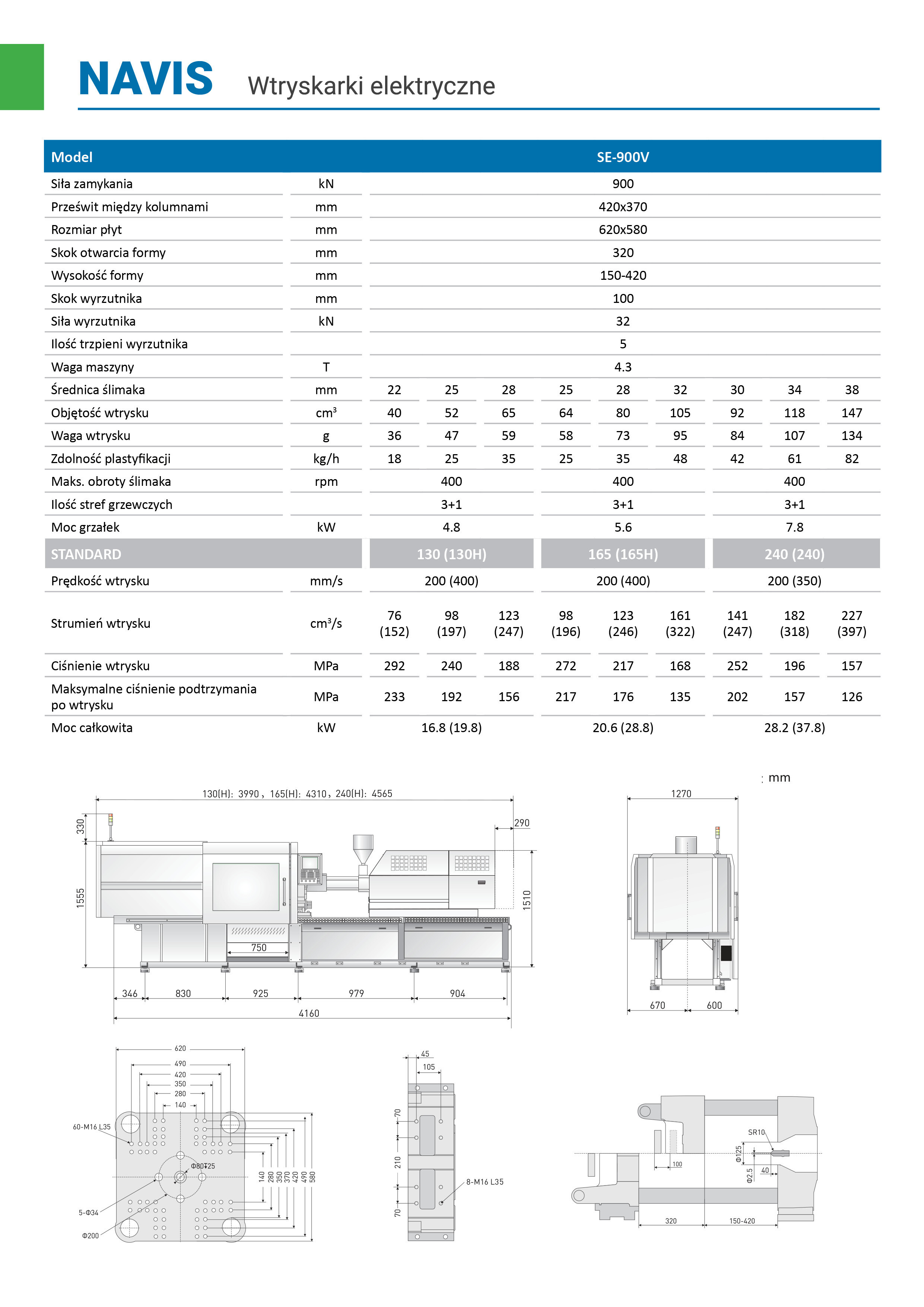

SE- 900V - 900 kN

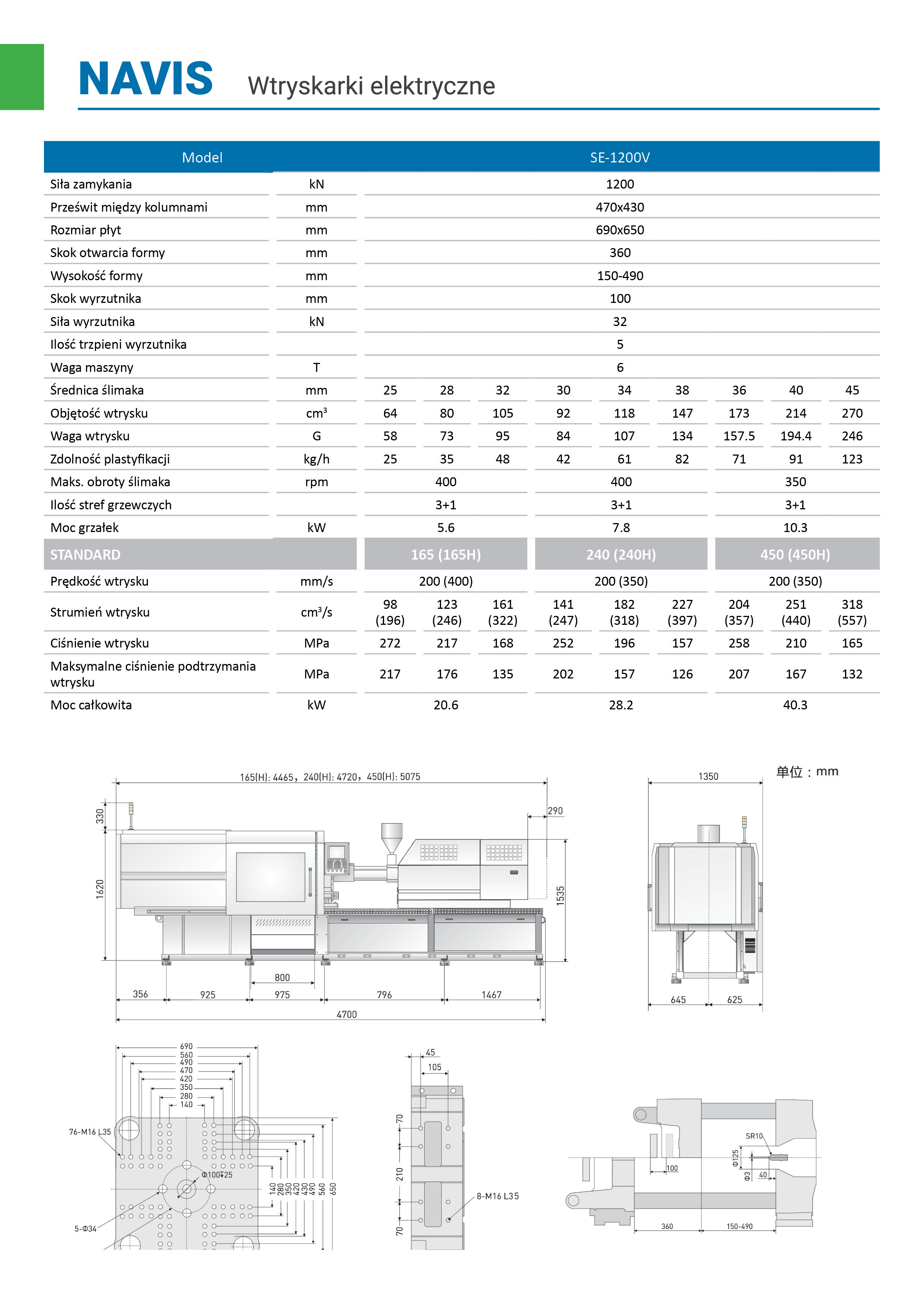

SE- 1200V - 1200 kN

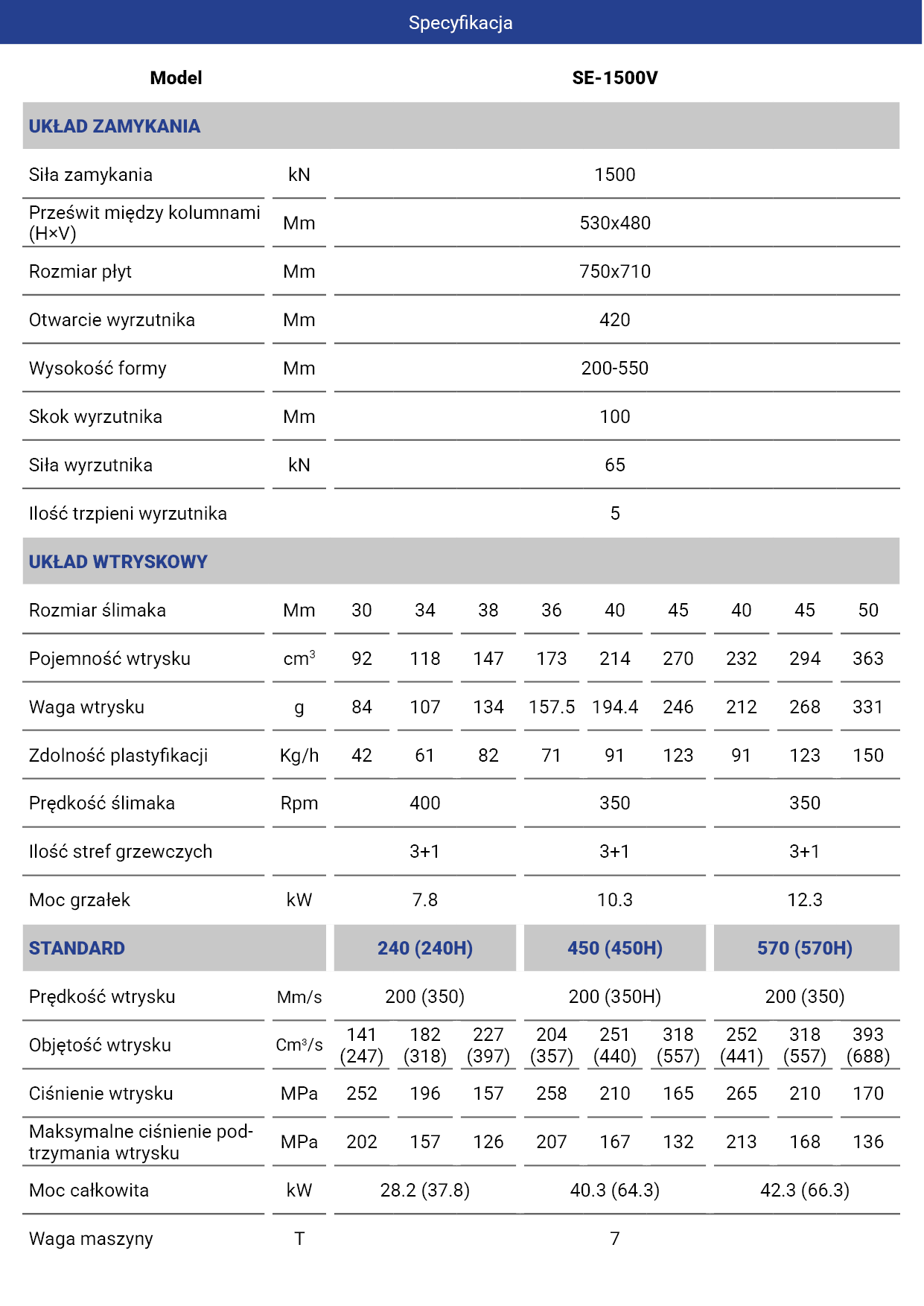

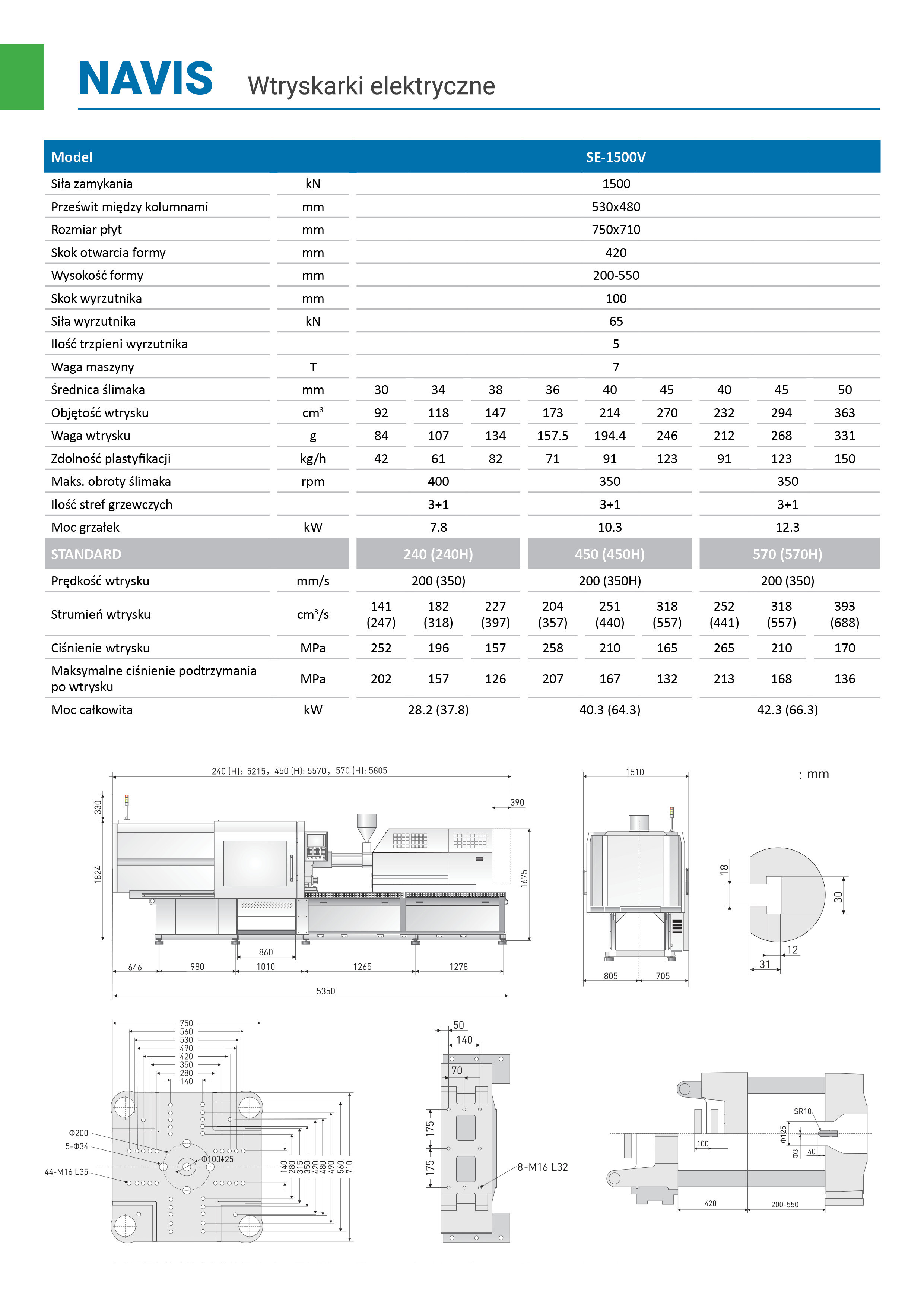

SE- 1500V - 1500 kN

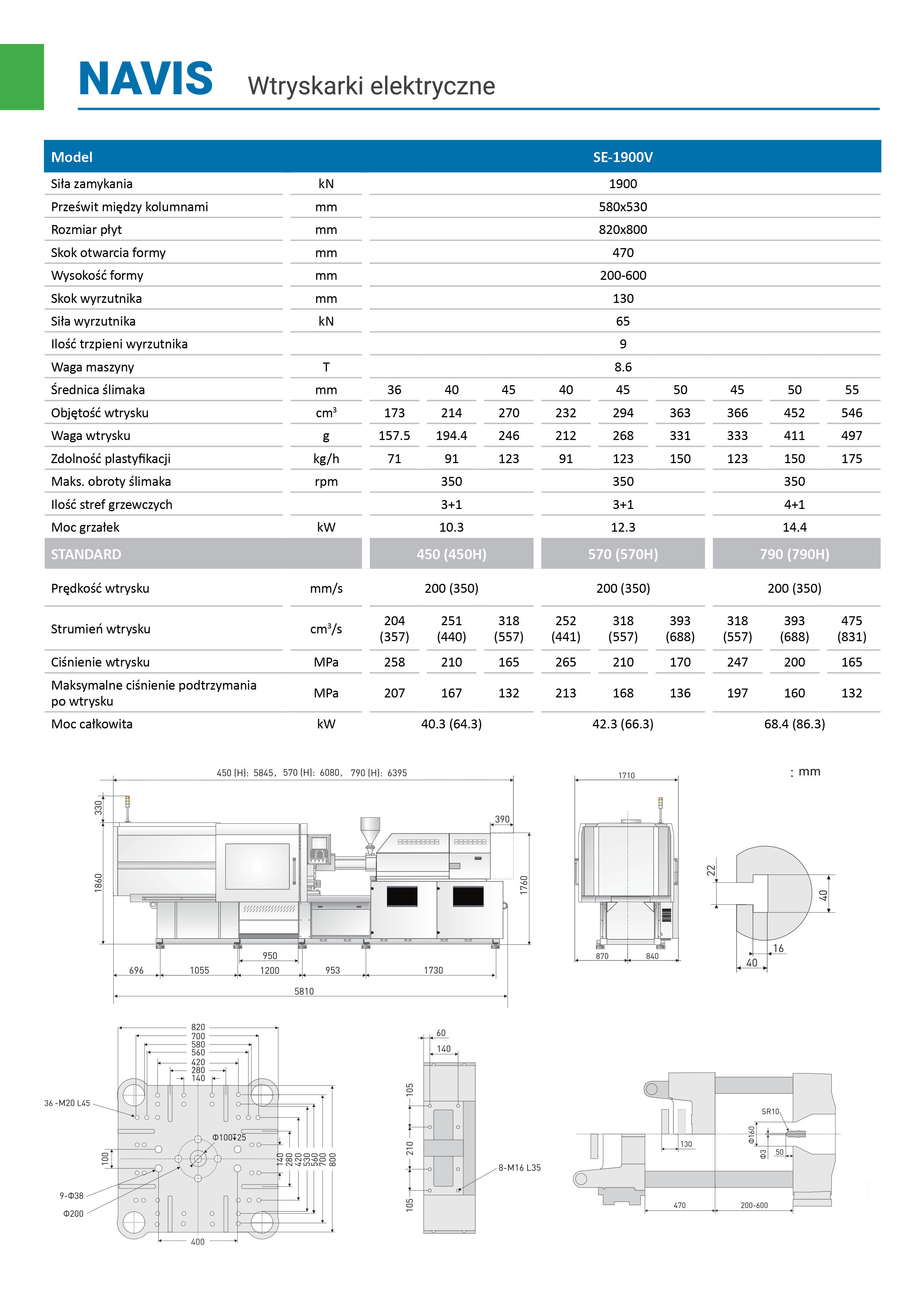

SE- 1900V - 1900 kN

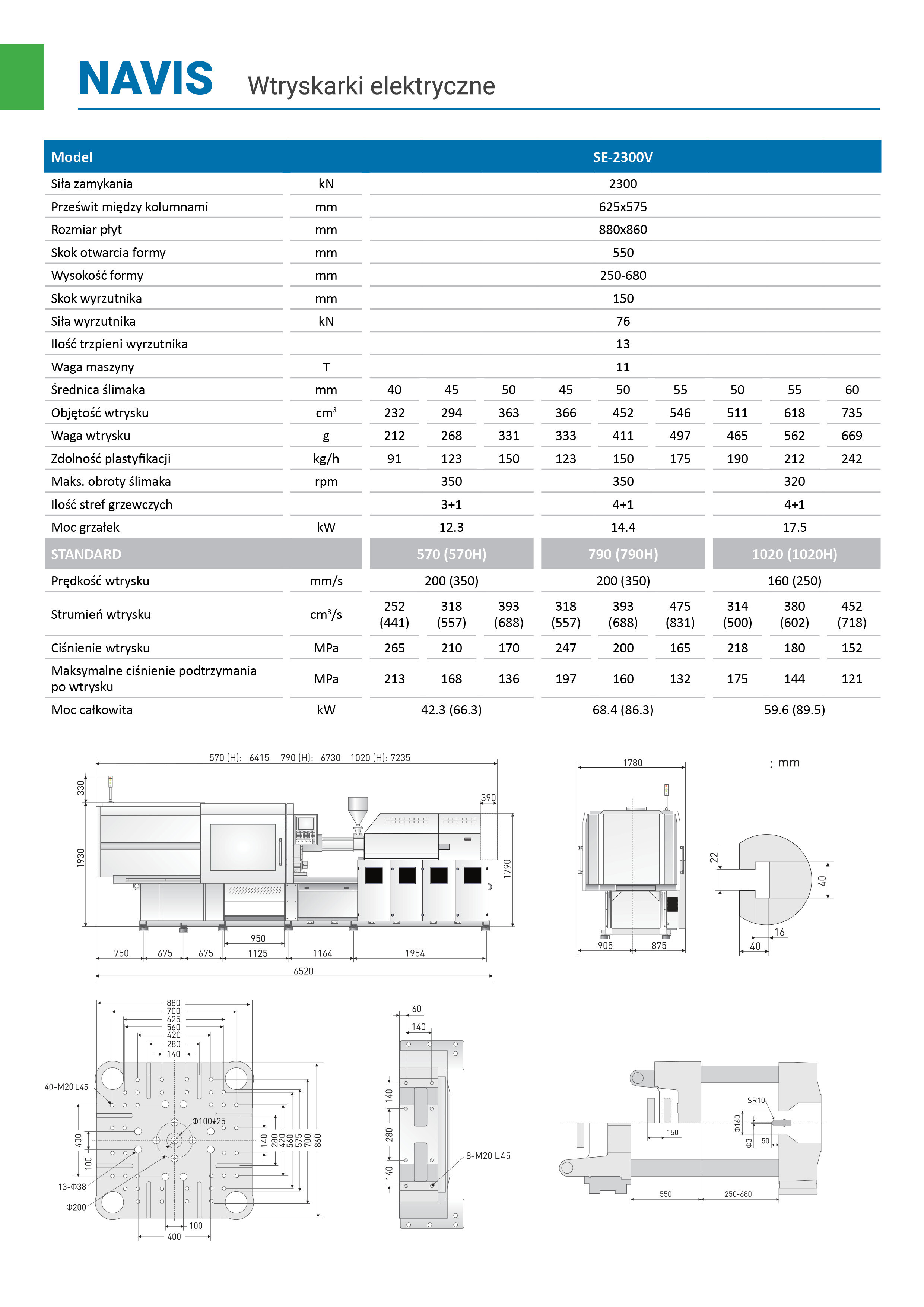

SE- 2300V - 2300 kN

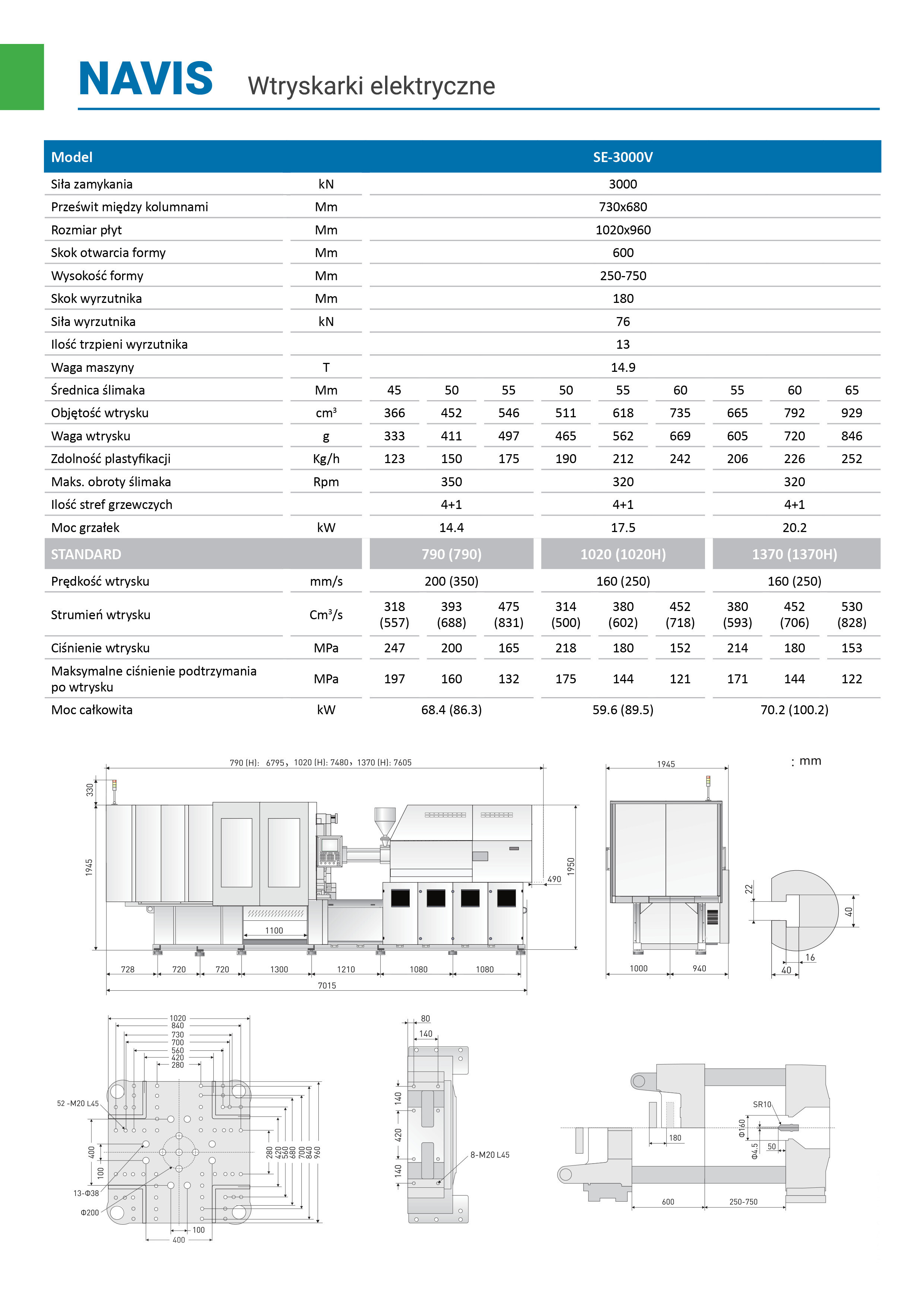

SE- 3000V - 3000 kN

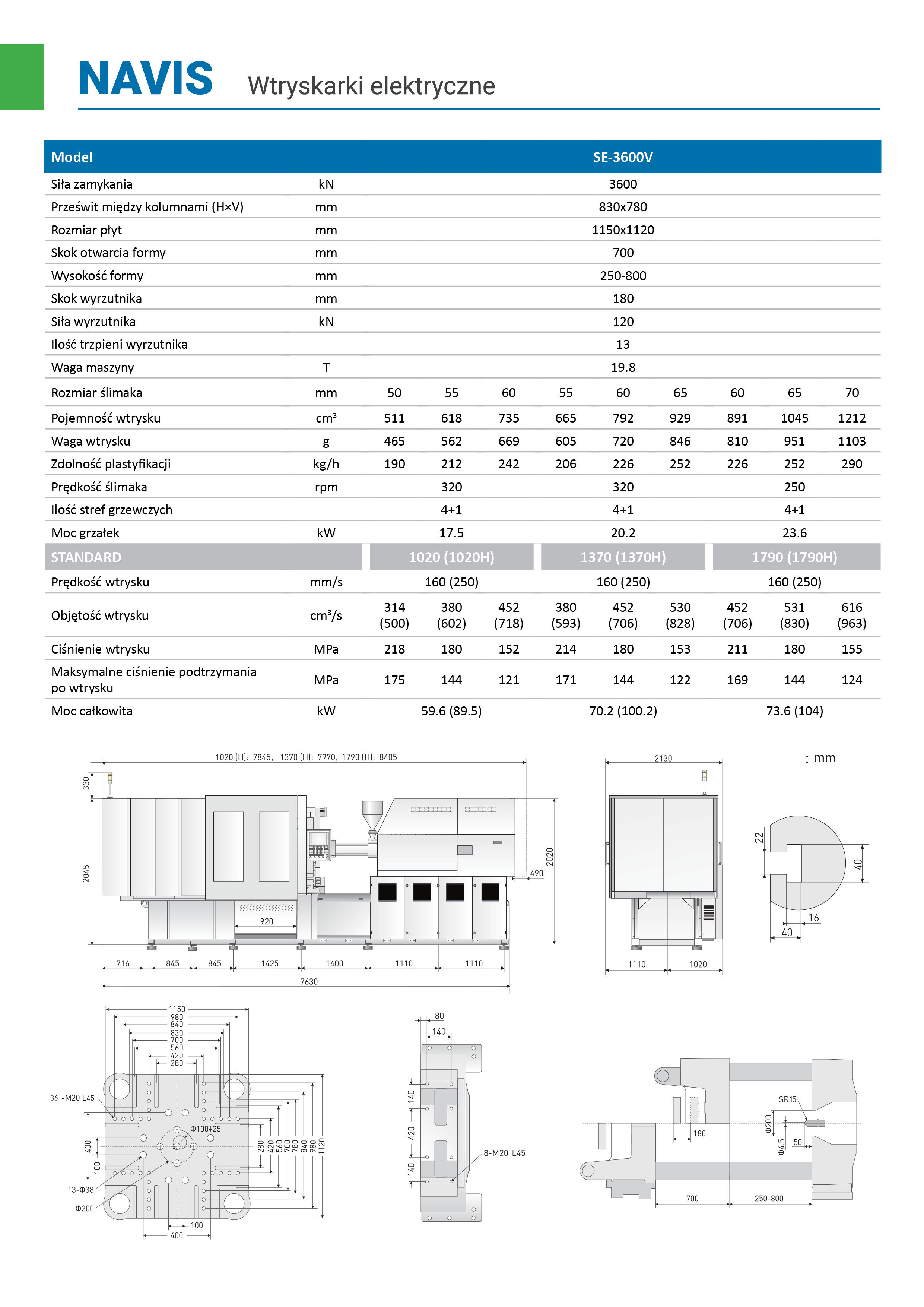

SE- 3600V - 3600 kN

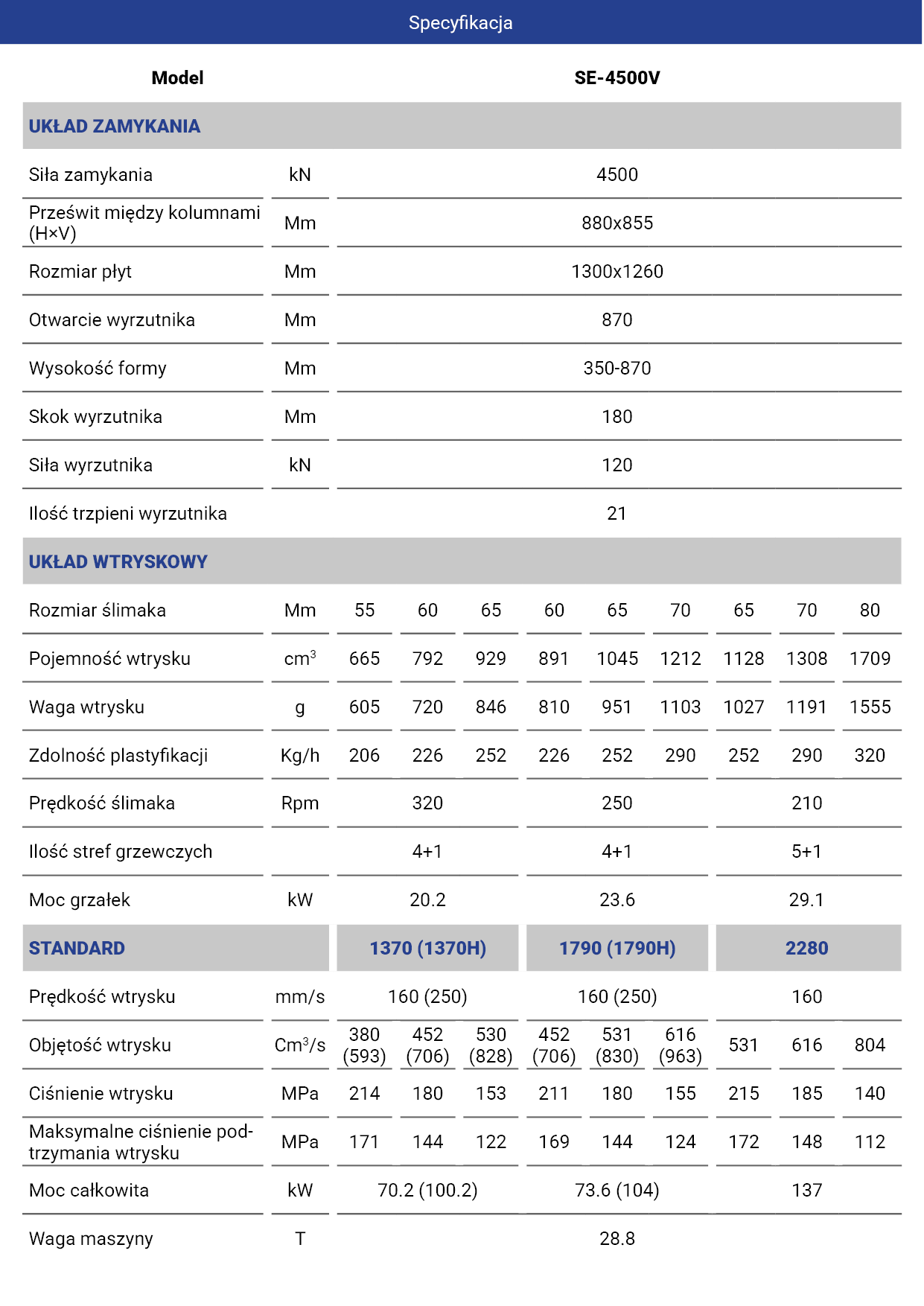

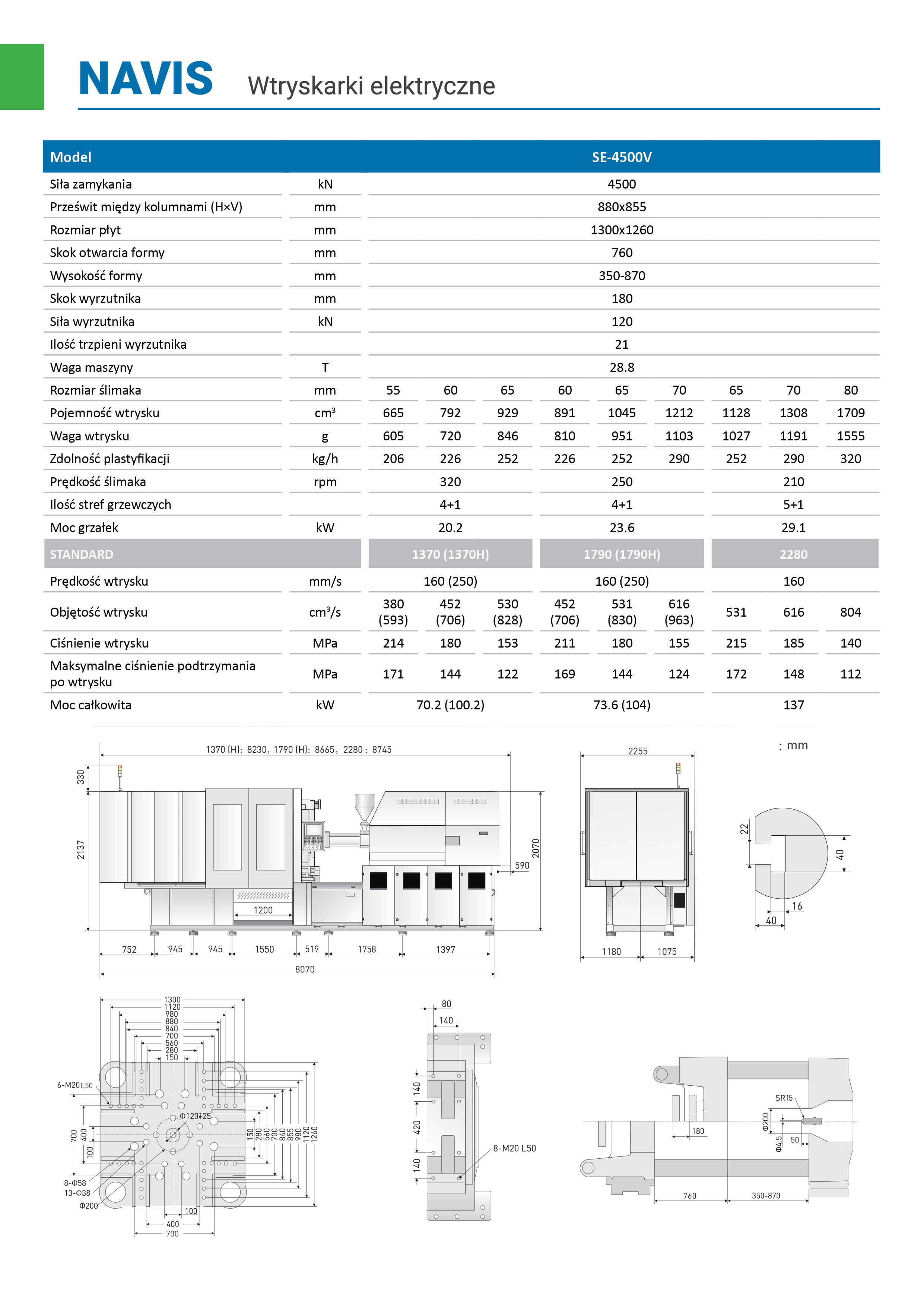

SE- 4500V - 4500 kN

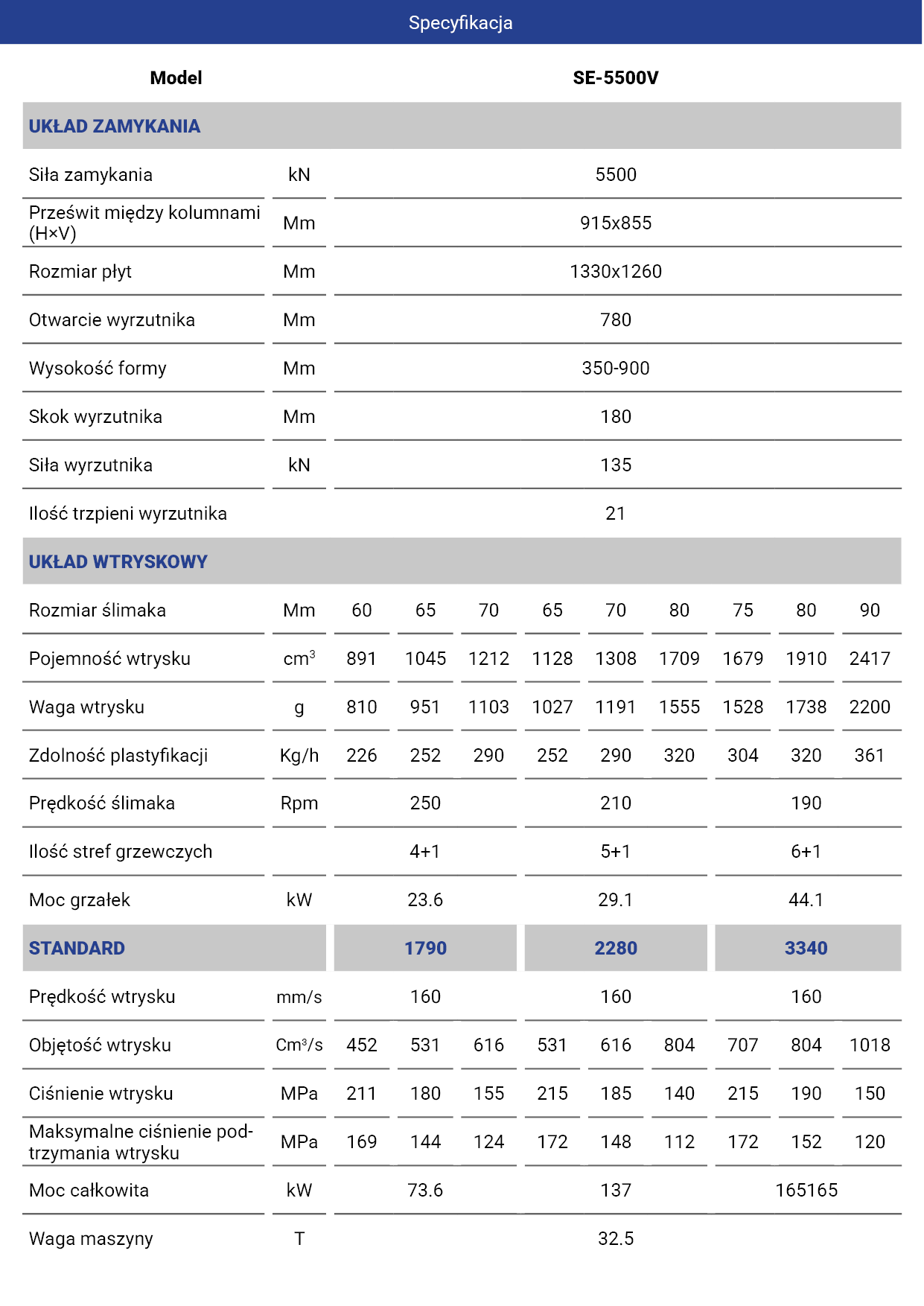

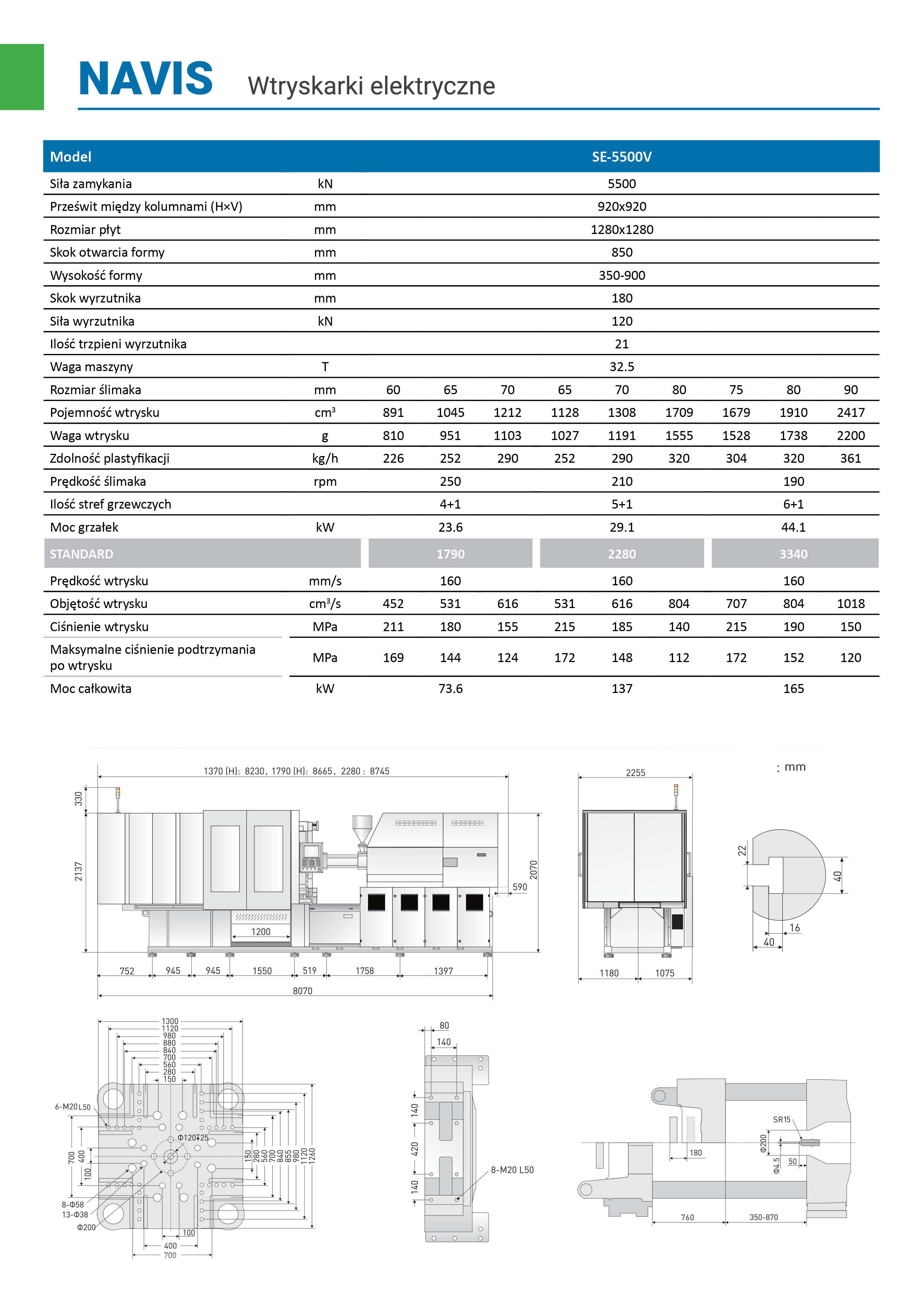

SE- 5500V - 5500 kN

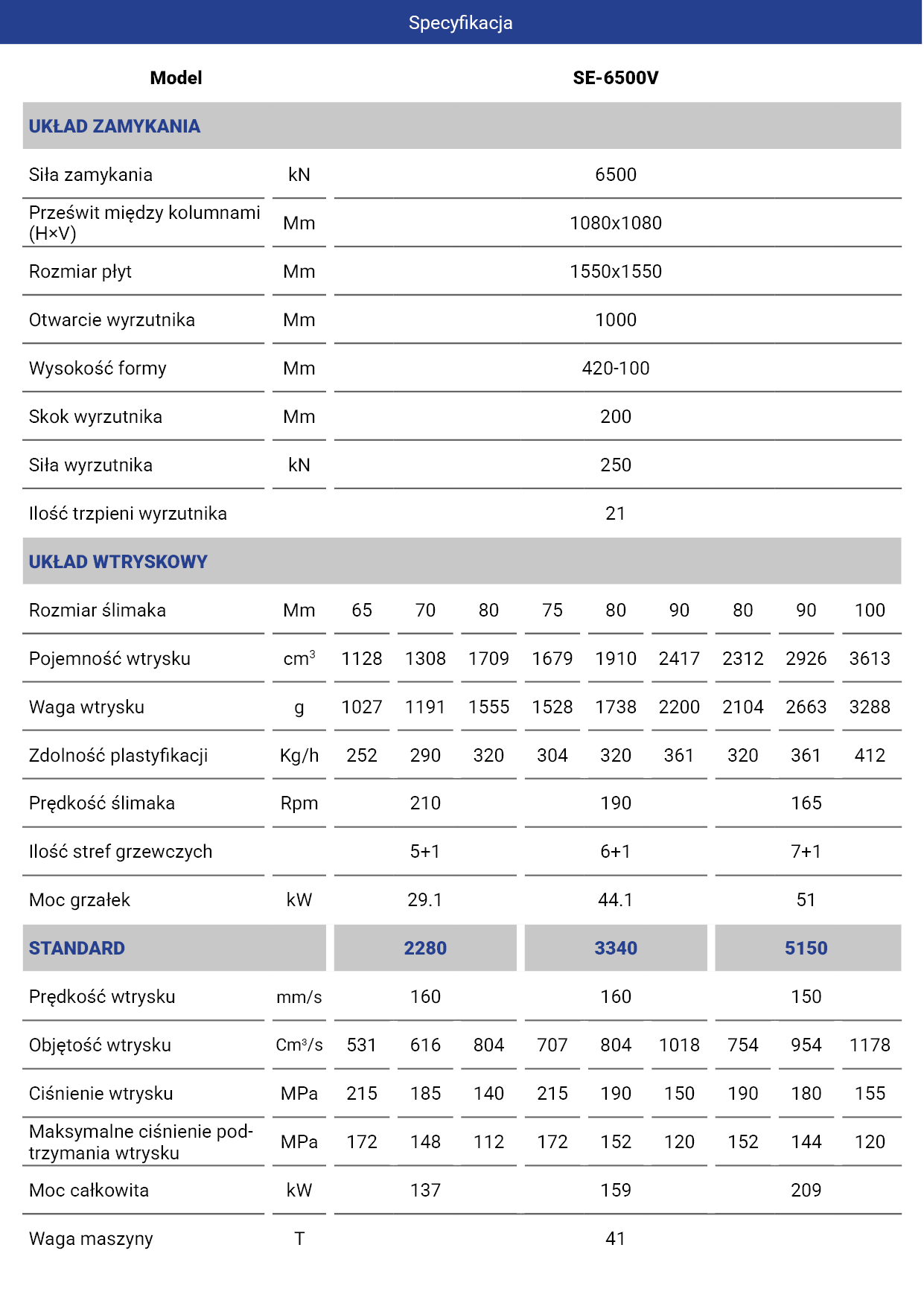

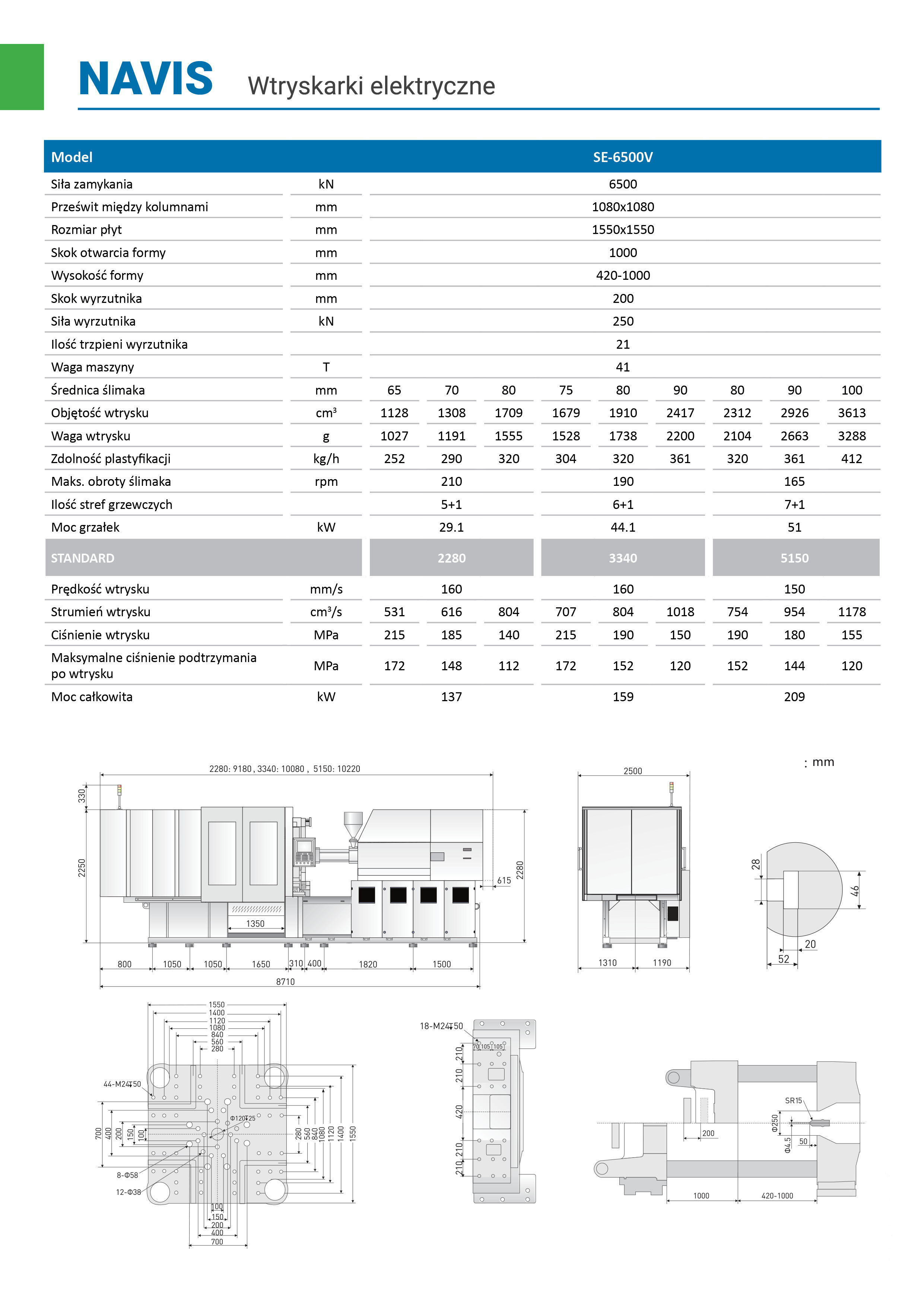

SE- 6500V - 6500 kN
